手柄系列
錐柱手柄
發表日期 : 2013-5-7 16:09:38

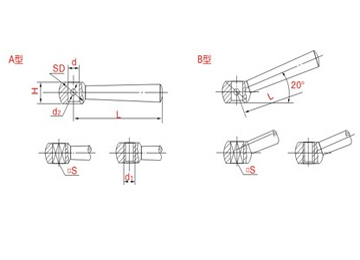

| 錐柱手柄訂貨規格：d*L*A/B | |||||||
| L | SD | D1 | d1 | d | S | h | d3 |
| 40 | 12 | 7 | M5 | 5 | 5 | 9 | 2 |
| 50 | 14 | 8 | M6 | 6 | 5 | 10 | 2 |
| 63 | 16 | 10 | M8 | 8 | 5.5 | 11 | 3 |
| 80 | 20 | 12 | M10 | 10 | 7 | 14 | 3 |
| 100 | 26 | 15 | M12 | 12 | 8 | 18 | 4 |
| 125 | 32 | 18 | M16 | 16 | 10 | 22 | 5 |
| 160 | 40 | 22 | M20 | 20 | 13 | 28 | 6 |
| 200 | 50 | 28 | M24 | 24 | 18 | 36 | |
執行標準： JB/T7270.7-1994 GB4141.7-1984
